Преимущество пароэжекторных машин — простота устройства, компактность, невысокая стоимость, возможность использования воды в качестве рабочего тела, а энергии — в виде теплоты. Обслуживание эжекторных машин проще и дешевле, чем компрессорных. Однако вода имеет высокую нормальную температуру кипения,

Что вызывает необходимость создавать глубокий вакуум в системе пароэжекторной машины. Так, при температуре кипения 0°С давление в испарителе составляет 62,2 Па6,22-10 -4 кгс/см2, удельный объем насыщенного пара — 206,3 м3/кг. При создании такого вакуума требуется большой расход рабочего пара и неизбежен подсос воздуха в систему, который нарушает работу машины. При вакууме большой удельный объем пара приводит к большим сечениям трубопроводов. I Пароводяные эжекторные машины, работающие лишь при сравнительно высоких температурах кипения (4— 5° С), применяют в установках кондиционирования воздуха или на предприятиях, где требуется в больших количествах холодная вода для технологических нужд. Холодопроизводительность пароэжекторных машин 350— 2400 кВт (300—2000 тыс. ккал/ч).

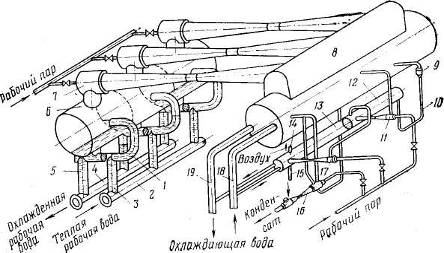

Рис. 2. Рабочая схема пароводяной эжекторной холодильной машины: 1 – колено; 2,4 – коллектор; 3,5 – стояк; 6 испаритель; 7 – главный эжектор; 8 – главный конденсатор; 9 – уравнительный клапан; 10 – U-образная трубка; 11 – вспомогательный эжектор 1-ступени; 12 – вспомогательный конденсатор 1-ступени; 13 – вспомогательный конденсатор 2-ступени; 14,15 – патрубок; 16 – конденсатный эжектор; 17 – вспомогательный эжектор 2-ступени; 18,19 – трубы

Полная рабочая схема пароводяной эжекторной холодильной машины. Полная рабочая схема этой машины представлена на рис.2. Кроме основных элементов, необходимых для осуществления цикла, в машину включены устройства для непрерывного удаления воздуха, который попадает в систему через неплотности, а также с водой и паром.

Охлажденная в испарителе 6 вода через стояк коллектор 4 насосом подается к потребителю холода. Рабочая вода является одновременно холодильным агатом и хладоносителем. Она воспринимает теплоту от ох- лаждаемой среды, нагревается (на 3—5° С) и через контролирующий канал, который устанавливают перед коллектором (на схеме не показан), по стоякам и коленам подсасывается в испаритель, разделенный на три секции вертикальными перегородками. В секциях имеете устройство для раздробления потока воды, и она в вид дождя сливается на дно испарителя. Увеличенная поверхность дождя способствует частичному испарение воды, вследствие чего основная ее масса охлаждается и насосом подается к потребителю холода.

В секциях испарителя вода испаряется при вакууме который поддерживается главными эжекторами , отсасывающими образовавшийся при испарении холодный пар.

На каждую секцию испарителя предусмотрен отдельный эжектор. В диффузорах главных эжекторов пар, сжимаясь, поступает в главный конденсатор , охлаждаемый водой. Степень сжатия в диффузоре не превышает 7—8, поэтому пар конденсируется также при вакууме. В главном конденсаторе вакуум поддерживается вспомогательными эжекторами, предназначенными для непрерывного удаления воздуха из системы.

Вспомогательный эжектор первой ступени отсасывает паровоздушную смесь из главного конденсатора, сжимает ее в диффузоре и направляет во вспомогательный конденсатор первой ступени. Водяной пар сжижается в нем, а воздух с меньшим содержанием пара отсасывается вспомогательным эжектором второй ступени, где паровоздушная смесь сжимается до атмосферного давления и направляется во вспомогательный конденсатор второй ступени. В этом конденсаторе пар полностью конденсируется, а воздух выпускается в атмосферу через патрубок.
